雨量傳感器解決方案

一、FT-YL1翻斗雨量傳感器

本儀器為降水量測量一次儀表，其性能符合國家標準GB/T 21978.2－2014《降水量觀測要求》要求。本儀器的核心部件翻斗采用了三維流線型設計，全不銹鋼材質，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉485信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。

1.功能特點

本儀器由雨量計殼體、集雨器、漏斗、翻斗支撐、翻斗、軸承螺釘、出水倉、密封接頭、干簧管、水平泡、調節支撐板、控制盒、調平裝置、接線端子、腿部支架、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。

本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻水性能更好且易清洗維護。

本儀器的翻斗上裝有恒磁鋼，干簧管支架上裝有干簧管，儀器出廠時磁鋼與干簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。

本儀器出廠時已將翻斗傾角調整螺絲鎖定在最佳傾角基點位置上并對傾角螺釘作了點紅漆漆封處理，用戶現場安裝儀器時只需將儀器整體按照本說明書相關要求將水平泡調整到位于中心位置即可投入使用，不必現場再調整翻斗傾角。

2.技術指標

承雨口徑：φ200mm；刃口銳角：40°～45°

分辨率：默認0.2mm，可選0.5mm

測量誤差：≤±3%（室內人工降水、以儀器自身排水量為準）

雨強范圍：0mm～4mm/min（允許通過最大雨強8mm/min）

通訊方式：485通訊（標準MODBUS-RTU協議）

供電范圍：4.5~30V最大功耗：0.24W工作環境：

環境溫度：0～50℃相對濕度：<95%(40℃)

二、光學雨量傳感器

采用光學掃描原理，實現雨滴大小及雨滴數量的實時掃描，進而計算出降雨量輸出。支持脈沖輸出與RS232輸出，當使用脈沖輸出功能時，紅外雨量傳感器可完全替代翻斗式雨量計。

功能特點

■靈敏度高：使用了電子光學和一系列微電子濾波、放大、檢波技術，這種原理較常規機械式雨量計具有十分突出的靈敏度優勢。

■免維護：完全密閉結構，無機械部件，無磨損。

■安裝簡便：紅外光學雨量計為非機械非接觸測量，無水平安裝要求。

■可以運動中測量：內部沒有機械部件，可以在行進中測量降雨量，對精度無影響。

■靈敏度可配置：內部使用了可編程式光能監視器，對光能變化感知的靈敏度可由用戶進行參數修改。

■干擾濾除：研發期間進行了大量的復合材料研究，導光器折光系數被設計為與水幾乎相同，對環境適應性極強，具有學習修正功能，不會因?yàn)橥獠炕覊m長期積

■傾斜校正：內部?jī)A斜傳感器參與計算，生成校正系數，對降雨量進行修正。

■超低功耗：當無降雨量時，設備處于深度睡眠狀態，降雨時會自動激活。

■數據存儲：可存儲連續10年以上數據。

精度高：與翻斗式雨量計輸出信號完全兼容，可直接替換翻斗式雨量計，或與傳統遙測雨量計的采集儀連接。可以配置為任意精度的翻斗式雨量計（如0.1mm、0.2mm，甚至0.01mm）。

自動報警：內部設置有若干降雨量、降雨強度報警值，當預警值達到時雨量計本身開始閃爍，并輸出繼電器閉合信號，可以驅動用戶自行安裝的報警裝置進行報警（如報警燈、廣播喇叭、帶有報警功能的無線發射裝置等），此功能也可用于控制自動門窗。

安裝簡便：傳統機械式雨量計需要水平安裝，若不水平時會有系統誤差，嚴重時還可能根本無法連續運轉。紅外光學雨量計為非機械非接觸測量，無水平安裝要求，只要保證大部分受雨面向上即可

三、FT-YL3A壓電雨量傳感器

傳感器由上蓋、外殼和下蓋組成，殼體內部有壓電片和電路板，可以固定在外徑50mm立柱上和氣象站橫桿上。傳感器采用沖擊測量原理對單個雨滴重量進行測算，進而計算降雨量。雨滴在降落過程中受到雨滴重量和空氣阻力的作用，到達地面時速度為恒定速度，根據P=mv，測量沖擊即可求出雨滴重量，進而得到持續降雨量。

1.功能特點

◆全固態一體化設計，外觀精美

◆采用沖擊測量原理對單個雨滴重量進行測算，進而計算降雨量

◆無機械配件，無任何外露部件，可過濾樹葉、塵土、蟲子等環境因素所引入的相似干擾信號

◆測量精度高，量程寬，穩定性能好，低功耗，抗外界干擾能力強

◆可全天候工作，不受天氣變化的影響，精確到秒的降雨時長監測

◆免維護，雨滴接觸面為弧形設計結構，不存儲雨水，

◆安裝后帶有自動水平校準功能，無需現場校準

◆體積小巧，攜帶、拆卸安裝方便

2.技術參數

降雨量測量：雨強范圍：0.3～10mm/min、分辨率：0.01mm、測量精度：±4%（日累積降雨量）、刷新間隔：5s

累計雨量：自上電工作以來降雨量總量

本場雨量：雨停后數據保持直到下場降雨自動從零開始計量。

本場降雨持續時間：?jiǎn)挝皇?s，例如本值是12的時候，意為已經降雨60s

過去1分鐘降雨量：過去的1分鐘平滑遞推值

過去10分鐘降雨量：過去的10分鐘平滑遞推值

本場最強分鐘雨量：降雨量最多分鐘的雨量

數據傳輸方式：RS485、GPRS、LTE CAT-1、4G，可定制LoRa、NB-IoT，支持定位功能

供電范圍：市電使用適配器5~24VDC或者內置鋰電池+太陽能供電

工作溫度：-40～85°C工作濕度：0～100%RH

儲存溫度：-40～125°C儲存濕度：＜80%（無凝結）

四、FT-YL3B壓電雨量計

FT-YL3B內部采用了先進的小型壓電傳感器模塊，使用雨點對壓電模塊沖擊產生的電壓效應的技術來測量降雨的強度。

FT-YL3B壓電雨量檢測器比傳統機械式雨量檢測方式更加靈敏和快速的偵測到降雨的起始與結束時間，而且無需擔心樹葉和樹枝等移動物體在探測器上方擺動影響降雨檢測。內部可選配加熱裝置防止結冰。

FT-YL3B檢測器內部無任何移動部件，免維護，體積小，能耗低。

技術指標

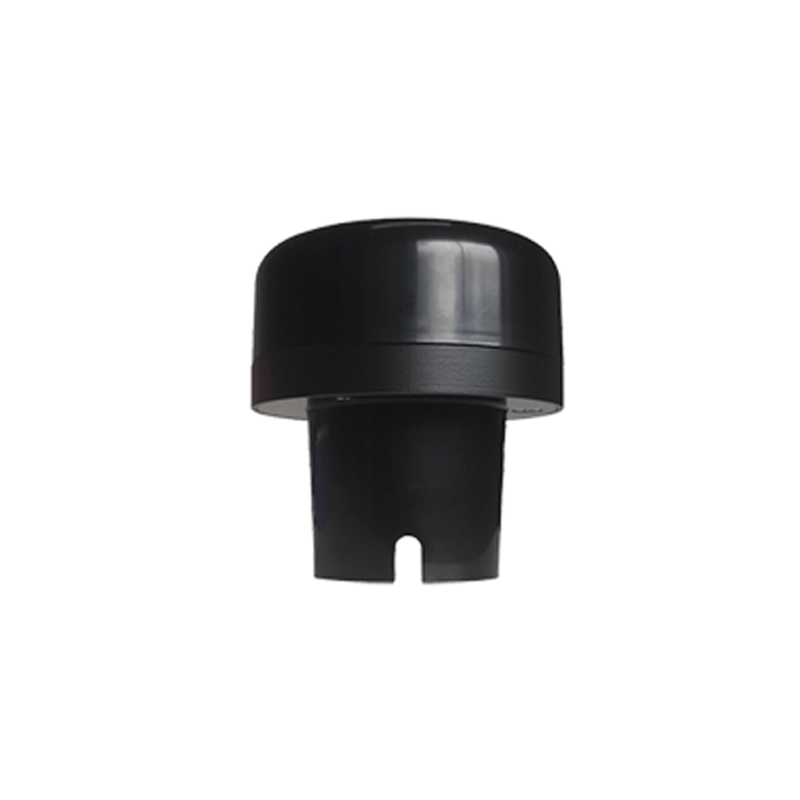

五、FT-YL4雷達雨量傳感器

FT-YL4內部采用了先進的小型平板雷達模塊，使用24GHz的多普勒雷達波技術來測量降雨的水滴下降速度，并可以根據降水水滴的粒徑和下降速度分辨出雨、雪和冰雹的類型以及降雨的強度。FT-YL4雷達雨量檢測器比傳統機械式雨量檢測方式更加靈敏和快速的偵測到降雨的起始與結束時間，而且無需擔心樹葉等物體覆蓋在探測器表面影響降雨檢測，也無需加熱裝置防止結冰。FT-YL4檢測器內部無任何移動部件，幾乎是免維護，而且體積小，能耗極低。

技術指標
