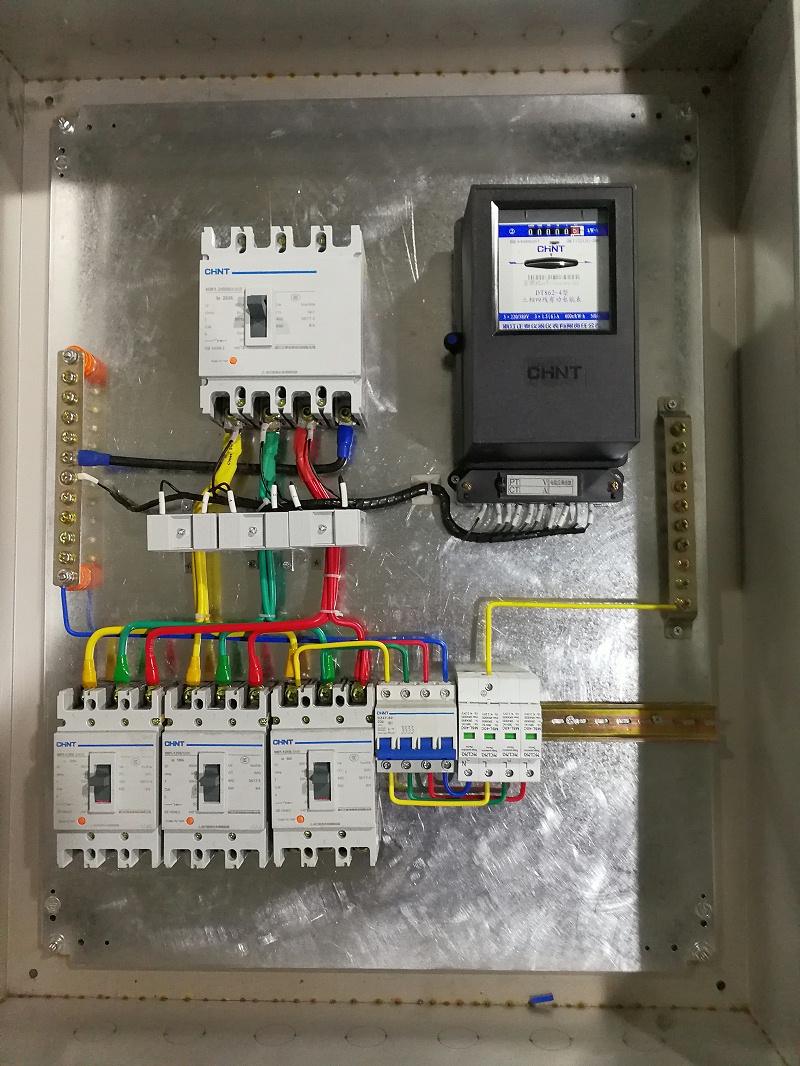

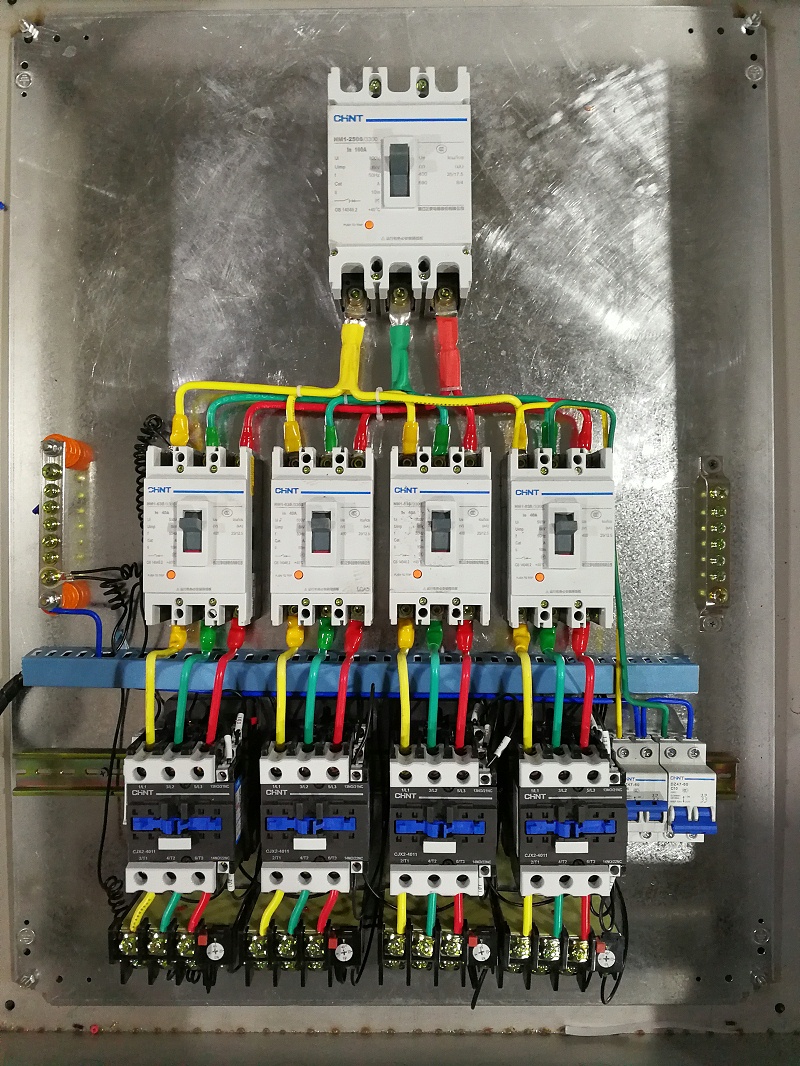

低壓配電柜定制, 斷路器在合閘或跳閘狀態時，應有明確的指示信號，斷路器的位置信號一般用信號燈表示，其形式有雙燈制和單燈制兩種。斷路器在自動裝置驅動下自動跳閘或合閘時，應有明確的動作信號，同位置信號一樣采用雙燈制和單燈制，只是燈光形式同位置信號不同。

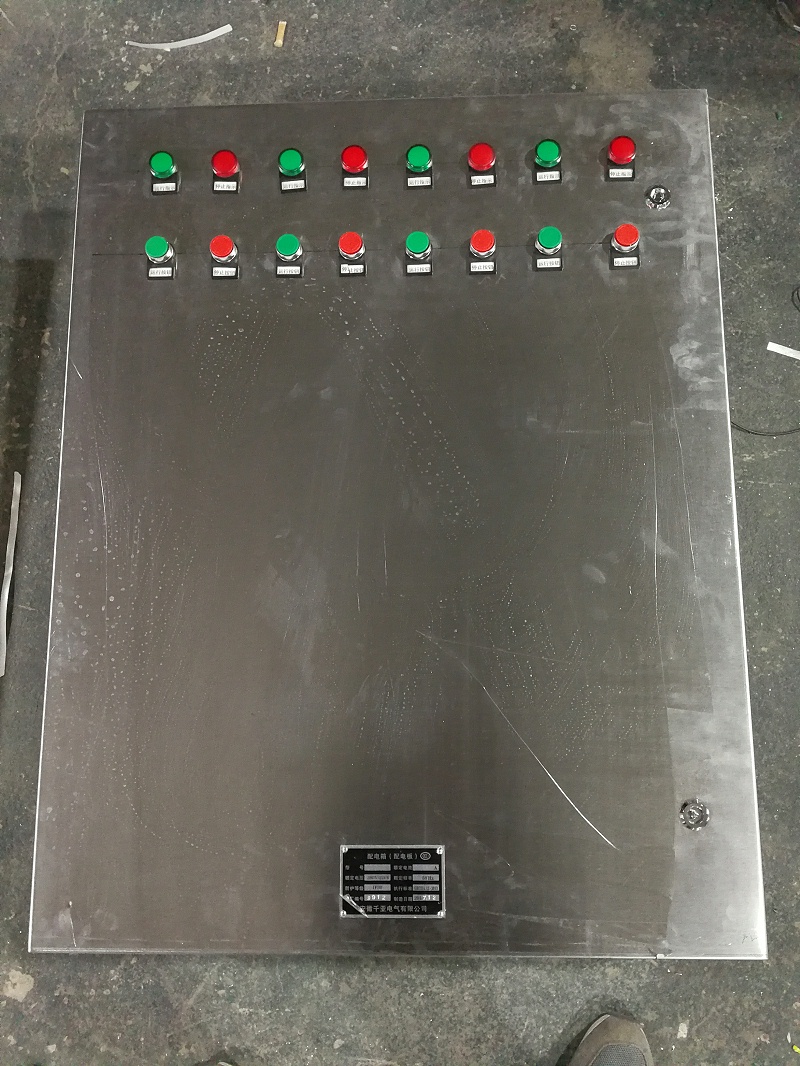

              低壓配電柜定制.單燈制用于音響監視的斷路器控制回路中，雙燈制用于燈光監視的斷路器控制回路中。下面分別對雙燈制和單燈制信號回路進行分析。 雙燈制信號回路　斷路器的雙燈制信號回路。雙燈制顧名思義即表示斷路器的狀態用兩個信號燈表示，紅燈（RD）表示斷路器合閘，綠燈（GN）表示斷路器跳閘。紅、綠燈是利用與斷路器傳動軸一起聯動的輔助觸點QF進行切換的。

              低壓配電柜定制.為了區分?jǐn)嗦菲魇鞘謩雍祥l還是自動合閘或是手動跳閘還是自動跳閘，通常采用平光和閃光的方式加以區分：平光（紅光、綠光）表示手動合閘或跳閘；閃光（紅光、綠光）表示自動合閘或跳閘。說明一點，斷路器的位置信號通常認為與手動操作的信號是一個。M100（+）為閃光電源小母線，控制開關的型號為LW2-Z-1a,4,6a,40,20,20/F8,HL1、HL2為綠色、紅色信號燈，R為附加電阻，其他元件前面的電路已介紹過。

             低壓配電柜定制,要讀懂圖3-6應先弄清回路中各元件所起的作用。控制開關SA的作用是紅燈和綠燈的一端分別通過它的不同觸點與控制電源正母線或閃光電源小母線相連，從而起到使斷路器通過控制開關進行手動合、跳閘或通過自動裝置、繼電器自動合、跳閘時，信號燈能發平光或閃光；斷路器輔助常開、常閉觸點的作用就是當斷路器合閘或跳閘時，可以把負電源引到紅燈或綠燈的另外一端。控制電源的作用是如果信號燈與之相接時發平光，閃光小母線上的作用是信號燈的一端與之相接則發閃光。下面對回路的工作原理進行分析。
